零下冰冻吸盘-冰冻夹具
1、零下冰冻吸盘:即温度为零下结冰把产品冻住的吸盘。
介质为水,低温状态下加工,冰冻过程中,必须持续连接控制器,使其温度持续保持,加工过程中,一台控制器对应一台冰冻盘,单机运行;在加工过程中,不能使用切削液,会导致冰冻盘松动。
下图为零下冰冻吸盘:
2、电驱型零上冰冻吸盘 [解锁温度:18℃、28℃、38℃、45℃、58℃]
2.1特点:
(1)固定強度12~25kg/cm;
(2)不会对工件产生应力,可以保持工件的自然形态;
(3)工件与固定治具中间的黏着层厚度为1u以下,加工完成后,固化液/膏※可使用常温水进行清洗,固化液/膏※属于安全无害产品,对工件无不良影响;
(4)可以使用冷却液进行湿式磨削;
(5)固化液/膏※挥发后无残留加工時的有效温度为18℃以下可搭载在工作台有回转功能的机床上使用;

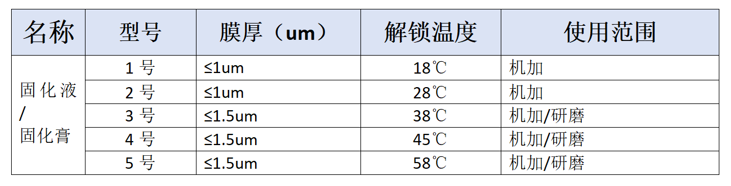

固化液/膏※ 说明:冰冻液分为固化液和固化膏两种,其中固化液为液态,流动性强,适合平面冰冻,无法堆积;固化膏为膏态,流动性较弱,可以形成仿形腔体,并且可以推积。
